# 安装 Kuboard v3 - 高可用部署

  • 普通部署模式可以满足绝大部分用户的需求；
  • 普通部署模式不影响 Kubernetes 的高可用；
  • 除普通部署模式外 Kuboard 提供高可用部署模式；

# 普通部署模式

相较于 Kuboard 的高可用部署模式，前面的几种安装模式都被认为是 Kuboard 的普通部署模式，包括：

在普通部署模式下 Kuboard 通常只部署了一个容器实例，存在单点故障，因此 Kuboard 本身并不能保证高可用。但是在 Kuboard 出现故障时，并不影响 Kubernetes 的正常，因此，普通部署模式下安装的 Kuboard 是可以满足绝大部分用户的需求的。普通部署模式下，当 Kuboard 出现故障时，可以重新部署一个 Kuboard，并导入 Kubernetes 到新的 Kuboard 实例，即可恢复故障。

如下图所示，Kuboard 普通部署模式下，Kuboard 以及其依赖组件（包括 etcd / questdb）都与 Kuboard 部署在同一个容器实例中；

    1. 用户访问 Kuboard 界面时，所有请求都被转发到该 Kuboard 容器实例；
    1. Kuboard 在访问 Kubernetes API 时，只能指定一个 apiserver 的服务器地址。

Kubernetes 集群的高可用并不受 kuboard 影响，Kubernetes 实现高可用的方式，请参考 Kubernetes 高可用 (opens new window)

Kuboard 普通部署模式

在部分企业，对高可用的要求相对来说比较高，因此，Kuboard 自版本 v3.5.0.0 开始，提供了 Kuboard 的高可用部署模式。

# 高可用部署模式

Kuboard 高可用部署模式下，以集群的方式部署 Kuboard 实例，如下图所示：

    1. 多个 Kuboard 实例以集群方式部署在负载均衡后面，任意一个 Kuboard 实例出现故障不会影响 Kuboard 的正常服务；
    1. 导入集群时，可以将同一个集群的多个 kube-apiserver 的地址配置到集群信息中，这样，Kuboard 可以通过内嵌的负载均衡访问 kube-apiserver；
    1. Kuboard 使用 QuestDB 存储审计日志，然而 QuestDB 目前并不支持高可用的集群部署，Kuboard 提供如下几种与 QuestDB 的连接方式：
    • 禁用审计日志，此时无需部署 QuestDB；
    • 忽略错误：独立部署单节点的 QuestDB，在 QuestDB 出现故障时，不记录审计日志；
    • 高一致性：独立部署单节点的 QuestDB，在 QuestDB 出现故障时，暂停 Kuboard 服务，待故障修复后恢复服务。
    1. Kuboard 使用 ETCD 存储信息，高可用部署模式下，Kuboard 可以连接独立部署的 ETCD 集群：
    • 使用独立部署的 ETCD 集群存储 Kuboard 信息；
    • 与 Kubernetes 共享 ETCD 集群存储 Kuboard 信息。

Kuboard 高可用部署模式

安装步骤描述如下：

# 安装 ETCD 集群

本文使用 binary 的方式安装 ETCD 集群，您可以参考 etcd.io (opens new window) 了解其他部署 etcd 集群的方式。

ETCD 集群需要三台机器才能搭建，假设我们用于安装 ETCD 集群的节点信息如下：

机器名称 IP地址
etcd1 10.99.16.11
etcd2 10.99.16.12
etcd3 10.99.16.13

本章节后面的部分描述了如何在这三个节点上安装 etcd 集群，shell 脚本的第一行注释标注了您应该在哪台机器上执行该指令。

  • 设置机器信息

    # 在 etcd1 节点上执行：
hostnamectl set-hostname etcd1

# 在 etcd2 节点上执行：
hostnamectl set-hostname etcd2

# 在 etcd3 节点上执行：
hostnamectl set-hostname etcd3
    1
    2
    3
    4
    5
    6
    7
    8
    9

  • 下载并解压缩 etcd

    # 在每一个 etcd 节点上执行如下命令，安装 etcd
cd ~
rm -rf etcd-v3.5.6-linux-amd64.tar.gz
rm -rf etcd-v3.5.6-linux-amd64
curl -OL https://github.com/etcd-io/etcd/releases/download/v3.5.6/etcd-v3.5.6-linux-amd64.tar.gz
tar -xvf etcd-v3.5.6-linux-amd64.tar.gz
cd etcd-v3.5.6-linux-amd64
cp etcdctl /usr/local/bin/
cp etcd /usr/local/bin/
etcd --version
etcdctl version
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11

  • 配置 etcd 集群

    # 在每一个 etcd 节点上执行如下命令
cat << EOF > /etc/systemd/system/etcd.service
[Unit]
Description=etcd
After=network.target

[Service]
Type=notify
User=root
EnvironmentFile=/etc/etcd.env
ExecStart=/usr/local/bin/etcd
NotifyAccess=all
Restart=always
RestartSec=10s
LimitNOFILE=40000

[Install]
WantedBy=multi-user.target
EOF

cat << EOF > /tmp/etcd-hosts.txt
etcd1 10.99.16.11
etcd2 10.99.16.12
etcd3 10.99.16.13
EOF

#获取本机 IP 地址
this_ip=$(cat /tmp/etcd-hosts.txt | grep $(hostname) | awk '{print $2}')
etcd1_ip=$(cat /tmp/etcd-hosts.txt | grep etcd1 | awk '{print $2}')
etcd2_ip=$(cat /tmp/etcd-hosts.txt | grep etcd2 | awk '{print $2}')
etcd3_ip=$(cat /tmp/etcd-hosts.txt | grep etcd3 | awk '{print $2}')
etcd_cluster_token="kuboard_etcd_cluster_token"

cat << EOF > /etc/etcd.env
# Environment file for etcd v3.5.6
ETCD_DATA_DIR=/var/lib/etcd
ETCD_ADVERTISE_CLIENT_URLS=http://${this_ip}:2379
ETCD_INITIAL_ADVERTISE_PEER_URLS=http://${this_ip}:2380
ETCD_INITIAL_CLUSTER_STATE=new
ETCD_METRICS=basic
ETCD_LISTEN_CLIENT_URLS=http://${this_ip}:2379,http://127.0.0.1:2379
ETCD_ELECTION_TIMEOUT=5000
ETCD_HEARTBEAT_INTERVAL=250
ETCD_INITIAL_CLUSTER_TOKEN=${etcd_cluster_token}
ETCD_LISTEN_PEER_URLS=http://${this_ip}:2380
ETCD_NAME=$(hostname)
ETCD_PROXY=off
ETCD_INITIAL_CLUSTER=etcd1=http://${etcd1_ip}:2380,etcd2=http://${etcd2_ip}:2380,etcd3=http://${etcd3_ip}:2380
ETCD_AUTO_COMPACTION_RETENTION=8
ETCD_SNAPSHOT_COUNT=10000

# CLI settings
ETCDCTL_ENDPOINTS=http://127.0.0.1:2379

# ETCD 3.5.x issue
# https://groups.google.com/a/kubernetes.io/g/dev/c/B7gJs88XtQc/m/rSgNOzV2BwAJ?utm_medium=email&utm_source=footer
ETCD_EXPERIMENTAL_INITIAL_CORRUPT_CHECK=True
EOF
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58

  • 初始化 etcd 集群

    systemctl daemon-reload
systemctl start etcd
    1
    2

  • 检查 etcd 集群状态

    etcdctl member list --write-out=table
# 输出结果中所有节点的状态为 started，说明集群启动成功
    1
    2

  • 修改 etcd 集群参数

    sed -i 's/ETCD_INITIAL_CLUSTER_STATE=new/ETCD_INITIAL_CLUSTER_STATE=existing/g' /etc/etcd.env
systemctl daemon-reload
systemctl enable etcd
systemctl restart etcd
    1
    2
    3
    4

# 安装 questdb

Kuboard 使用 QuestDB 存储审计日志，当前 questdb 只支持单机版本。假设用于安装 questdb 的机器信息如下

机器名称 IP地址
questdb 10.99.16.16

本章节描述了如何安装 questdb，关于 questdb 更多的信息，请参考 questdb.io (opens new window)。

  • 下载并解压缩 questdb

    cd ~
curl -OL https://github.com/questdb/questdb/releases/download/6.6.1/questdb-6.6.1-rt-linux-amd64.tar.gz
tar -xvf questdb-6.6.1-rt-linux-amd64.tar.gz
    1
    2
    3

  • 启动 questdb

    cd ~/questdb-6.6.1-rt-linux-amd64/bin
./questdb.sh start
./questdb.sh status
    1
    2
    3

    停止 `questdb`

    ./questdb.sh stop
    1

  • 检查 questdb 启动状态

    在浏览器打开 http://10.99.16.16:9000，将显示 questdb 的 web 控制台。

# 安装 kuboard

安装高可用的 kuboard 需要至少两台服务器，以及负载均衡服务，假设这两台服务器以及负载均衡服务的信息如下：

机器名称 IP地址 Web端口 AgentServer端口
负载均衡 10.99.16.20 80 N/A
kuboard-1 10.99.16.21 80 10081
kuboard-2 10.99.16.22 80 10081

本章节后面的部分描述了如何安装 kuboard，shell 脚本的第一行注释标注了您应该在哪台机器上执行该指令。

  • 安装 docker

    在 kuboard-1 节点以及 kuboard-2 节点上执行如下 shell 脚本。（如果您已经安装了 docker engine，请忽略此步骤。）

    # 在 kuboard-1 节点以及 kuboard-2 节点上执行如下 shell 脚本
curl -fsSL https://get.docker.com -o get-docker.sh
DRY_RUN=1 sudo sh ./get-docker.sh
    1
    2
    3

  • 启动 kuboard

    在 kuboard-1 节点以及 kuboard-2 节点上执行如下 shell 脚本

    # 在 kuboard-1 节点以及 kuboard-2 节点上执行如下 shell 脚本
etcd1_ip=10.99.16.11
etcd2_ip=10.99.16.12
etcd3_ip=10.99.16.13
questdb_ip=10.99.16.16
kuboard_1_ip=10.99.16.21
kuboard_2_ip=10.99.16.22
loadbalancer_ip=10.99.16.20
sudo docker run -d \
  --restart=unless-stopped \
  --name=kuboard \
  -p 80:80/tcp \
  -p 10081:10081/tcp \
  -e KUBOARD_SSO_CLIENT_SECRET="7e5514b1a1c70c779c7a32b9" \
  -e KUBOARD_ENDPOINT="http://${loadbalancer_ip}:80" \
  -e KUBOARD_AGENT_SERVER_TCP_PORT="10081" \
  -e KUBOARD_AGENT_ENDPOINT="${kuboard_1_ip}:10081,${kuboard_2_ip}:10081" \
  -e KUBOARD_ETCD_ENDPOINTS="${etcd1_ip}:2379,${etcd2_ip}:2379,${etcd3_ip}:2379" \
  -e KUBOARD_QUEST_DB_URI="postgresql://admin:quest@${questdb_ip}:8812/qdb" \
  -v /root/kuboard-data:/data \
  eipwork/kuboard:v3
# 也可以使用镜像 swr.cn-east-2.myhuaweicloud.com/kuboard/kuboard:v3，可以更快地完成镜像下载。
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22

  • 配置 负载均衡

    请参考您所使用 负载均衡 服务的文档，将 10.99.16.20:80 转发到 10.99.16.21:80 以及 10.99.16.22:80。

  • 打开 kuboard 界面

    您可以使用如下三个地址中的任何一个打开 kuboard 界面：

    • http://10.99.16.20
    • http://10.99.16.21
    • http://10.99.16.22

    使用默认用户名 admin，密码 Kuboard123 登录 kuboard 界面。

# 以高可用方式导入 k8s 集群到 kuboard

假设您以高可用的方式安装 kubernetes 集群，这意味着您至少有 2 个或以上的 k8s-apiserver，假设 k8s-apiserver 的信息如下：

节点名称 apiserver 地址
master-1 https://10.99.15.11:6443
master-2 https://10.99.15.12:6443
master-3 https://10.99.15.13:6443

# 以 kubeconfig 的方式导入

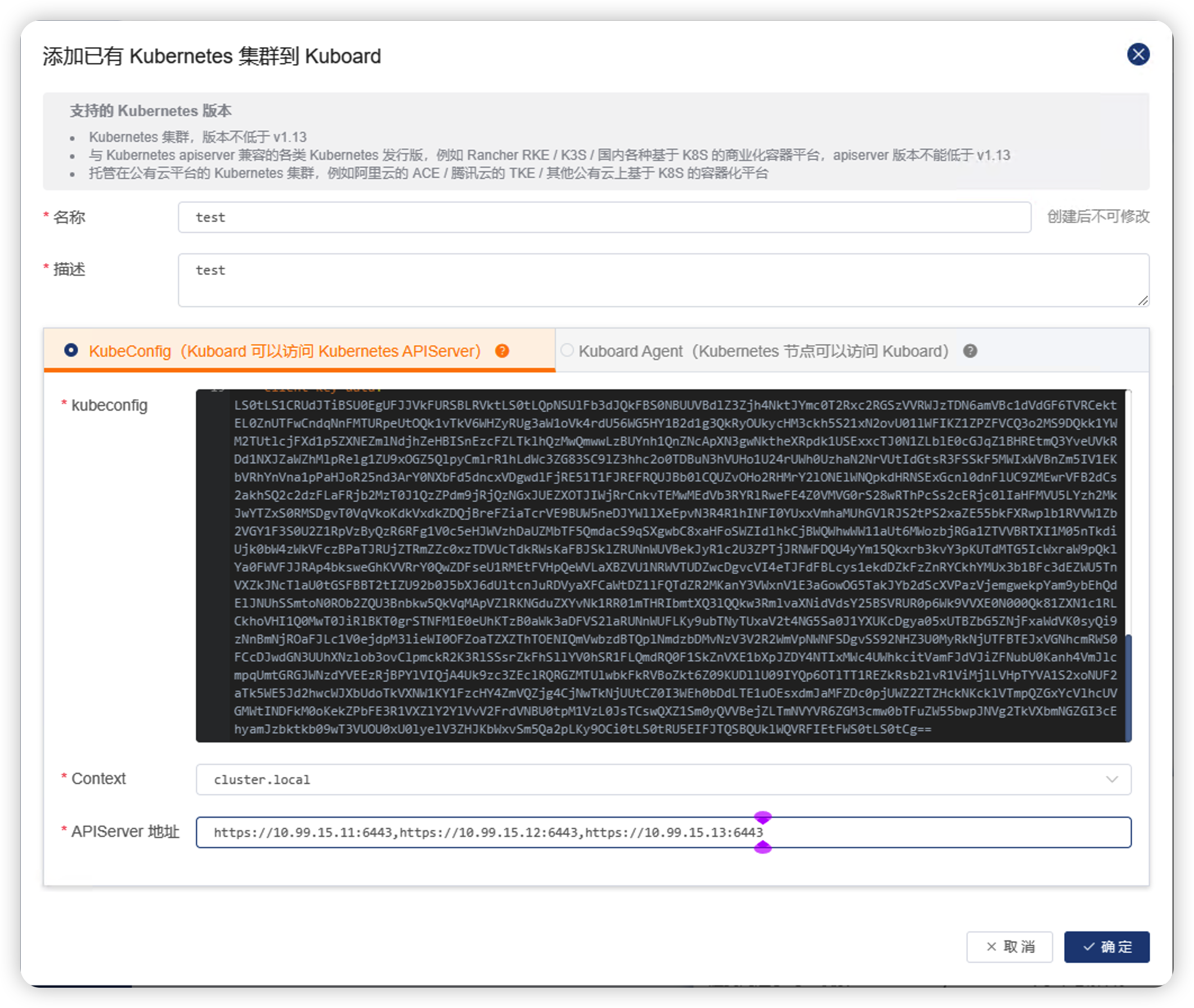

如下图所示，以 kubeconfig 方式导入集群时，APIServer 地址应该填写为： https://10.99.15.11:6443,https://10.99.15.12:6443,https://10.99.15.13:6443

# 以 kuboard-agent 的方式导入

在使用 kuboard-agent 方式导入集群时，按 Kuboard 界面的提示逐步执行即可。

需要额外注意的是，被导入的 k8s 集群的任意节点应该能够访问所有的 KUBOARD_AGENT_ENDPOINT，本例中在任意 k8s 节点执行如下命令时，可以正常返回结果，如下所示：

curl 10.99.16.21:10081
# curl: (52) Empty reply from server
curl 10.99.16.22:10081
# curl: (52) Empty reply from server
1
2
3
4

# 结束

Kuboard v3.5.1.0 版本中，还不能指定访问 ETCD 时使用的 TLS 文件，将在后续版本中支持。
